为什么氮化硅正在半导体设备中逐渐替代碳化硅和氧化铝?

几天前，我们的一位老客户发图纸来询价，咨询一个新的零件项目。

有意思的是，这次真正值得关注的并不是图纸本身，而是图纸上指定的材料——碳化硅（SiC）。

但在进一步沟通之后，我发现客户实际上在考虑：能不能将这类零件改用氮化硅（Si₃N₄）制造？

这位客户是一名半导体设备工程师。过去一年里，我们一直为他提供氧化铝和碳化硅精密陶瓷零件，包括晶圆卡盘、环件以及其他用于半导体设备的陶瓷部件。

所以，为什么考虑使用氮化硅？

毕竟，与碳化硅相比，氮化硅的材料成本更高，加工周期通常更长，加工过程中的风险也更高。

客户则告诉我，“我们的竞争对手都在使用碳化硅，而我们的客户也希望我们尝试氮化硅”

现在，越来越多的高端半导体设备厂商开始将目光转向氮化硅，并考虑将其用于过去主要采用碳化硅或氧化铝的部分精密零件，这并不意味着碳化硅和氧化铝已经失去了优势。

恰恰相反，这两种材料仍然广泛应用于半导体设备，并且各自拥有非常明确的性能优势。

真正值得讨论的问题是：

为什么越来越多的工程师开始在某些应用中考虑氮化硅？

氮化硅究竟适合哪些半导体设备应用？

从另一个角度思考这个问题，如果氮化硅价格更高、加工周期更长、加工难度也更大，那么为什么还要用它来替代碳化硅或氧化铝？其实关键在于材料成本只是整个零件成本和使用成本的一部分，对于某些半导体设备零件而言，真正需要关注的并不仅仅是材料能否承受高温，而是零件在长期运行过程中，如何应对反复机械接触、热循环、等离子体环境以及长期机械载荷，而这，就是氮化硅优势的地方。

高频机械接触

半导体设计里面的精密陶瓷零件通常都需要多次反复的机械接触、运动或定位，当这种动作重复数千次、甚至数百万次之后，材料的耐磨性、抗冲击能力以及抗裂性能就变得非常重要。而氮化硅具有较高的断裂韧性（仅次氧化锆），因此对于需要承受反复机械载荷和冲击的设备零件而言，是一种值得考虑的材料。对于这类应用，材料能否在长期重复机械应力作用下保持结构完整是非常重要的

高应力陶瓷卡盘及结构件

陶瓷卡盘以及其他结构类陶瓷零件，实际承受的应力往往比外观看起来复杂得多，零件上可能存在孔、槽、薄壁、台阶以及其他复杂结构，这些特征都可能形成局部应力集中。

氧化铝长期以来被广泛应用于这类零件，而碳化硅也常用于对性能要求更高的半导体设备中。

但当零件设计对机械强度、断裂韧性以及抗热震性能提出更高要求时，氮化硅就可以作为一种替代材料进行评估。

这并不意味着所有陶瓷卡盘都应该采用氮化硅。

更准确地说：

对于某些高应力、高机械负荷的结构设计，氮化硅值得进入材料评估范围。

特定 CVD 和刻蚀等离子体环境

另一个值得关注的方向，是应用于特定 CVD 或刻蚀工艺环境中的半导体设备零件。

在这些环境下，陶瓷零件需要面对的并不仅仅是高温。

等离子体暴露、化学反应、表面磨损、颗粒产生以及长期尺寸稳定性，都可能影响零件的实际使用寿命和设备性能。

因此，不同半导体工艺对陶瓷材料的选择也可能完全不同。

一种材料在某个腔体或工艺中表现良好，并不意味着它一定是另一个工艺的最佳选择。

材料选择最终还是需要结合具体的工艺环境、零件结构以及使用要求进行评估。

那么，为什么是氮化硅？

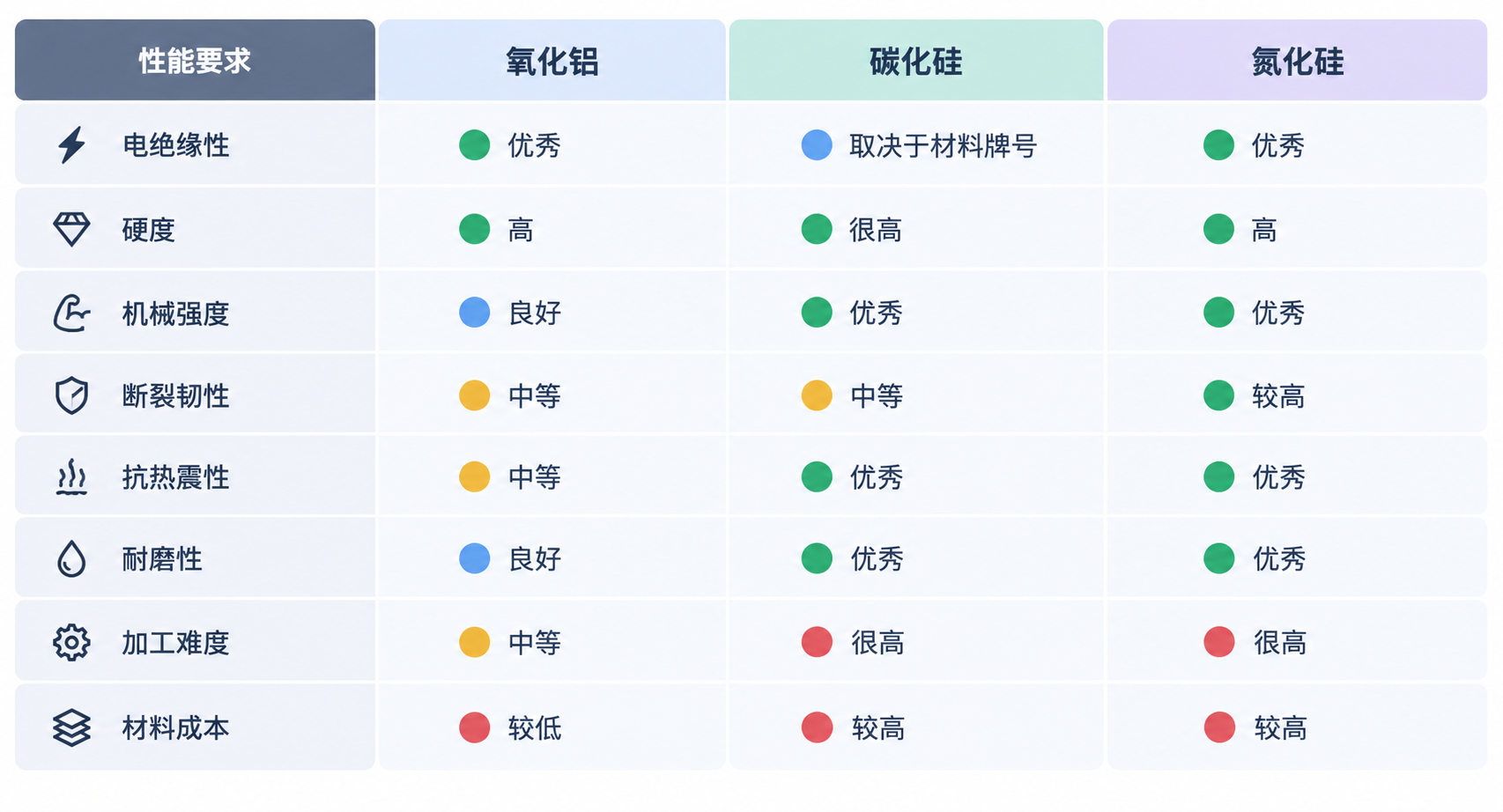

如果把材料选择简单归纳，可以得到下面这样的对比：

当然，这只是一个用于初步判断的概括性对比。

实际材料选择仍然需要根据具体牌号、工艺环境、零件结构以及性能要求进行综合评估。

真正推动材料变化的原因是什么？

回到开头提到的那位客户，他说：我们的竞争对手都在使用碳化硅。这句话其实反映出了半导体行业材料选择正在发生的一种变化，其实工程师寻找的是一种能够解决现有材料无法很好解决的问题的材料，当问题涉及反复机械应力、高载荷、热循环、耐磨性或者特定工艺环境时，氮化硅就可能成为一个非常有吸引力的选择。
